Início › Pastilhas de rosca R166 › LT16 esquerda – caixa 10
LT16.01W-G60P · IVP201
Pastilha de Rosca Externa Esquerda R166 16 LT16.01W-G60P IVP201
Pastilha de roscar externa R166 tamanho 16, esquerda, perfil parcial 60° para passo de 1,75 a 3,0 mm. Para suporte esquerdo 16EL. Classe IVP201.
Faixa de trabalho
Passo1,75–3,0 mm
Vc aço200 m/minfaixa 160–240
Vc inox160 m/minfaixa 120–200
Vc ferro fundido150 m/minfaixa 110–190
- Tamanho
- 16EL
- Passo
- 1,75–3,0 mm
- Perfil
- 60° parcial
- Lado
- Esquerda
- Classe
- IVP201
- Caixa
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Designação | LT16.01W-G60P (16EL G60) |
| Tamanho | 16 |
| Círculo inscrito d | 9,525 mm (3/8") |
| Espessura s | 3,52 mm |
| Perfil | Parcial 60° |
| Passo | 1,75 a 3,0 mm (14 a 8 fios/pol) |
| Arestas úteis | 3 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |
Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Suportes para pastilha R166 16 (16ER / 16EL)
| Suporte | Tipo | Haste | VFTools |
|---|---|---|---|
| SER 2020 K16 | Rosca externa direita (RT16) | 20 x 20 mm | Consultar |
| SEL 2020 K16 | Rosca externa esquerda (LT16) | 20 x 20 mm | Consultar |
| SER / SEL 1616 H16 | Rosca externa | 16 x 16 mm | Consultar |
Pastilhas e suportes seguem o padrão ISO: qualquer suporte com a mesma designação aceita a pastilha VFTools.
Sobre o produto
Versão esquerda da RT16: mesmas medidas e mesma faixa de passo, para uso com suporte esquerdo, principalmente em roscas à esquerda.
Aplicações
- Roscas externas à esquerda
- Passo 1,75 a 3,0 mm
O que vem

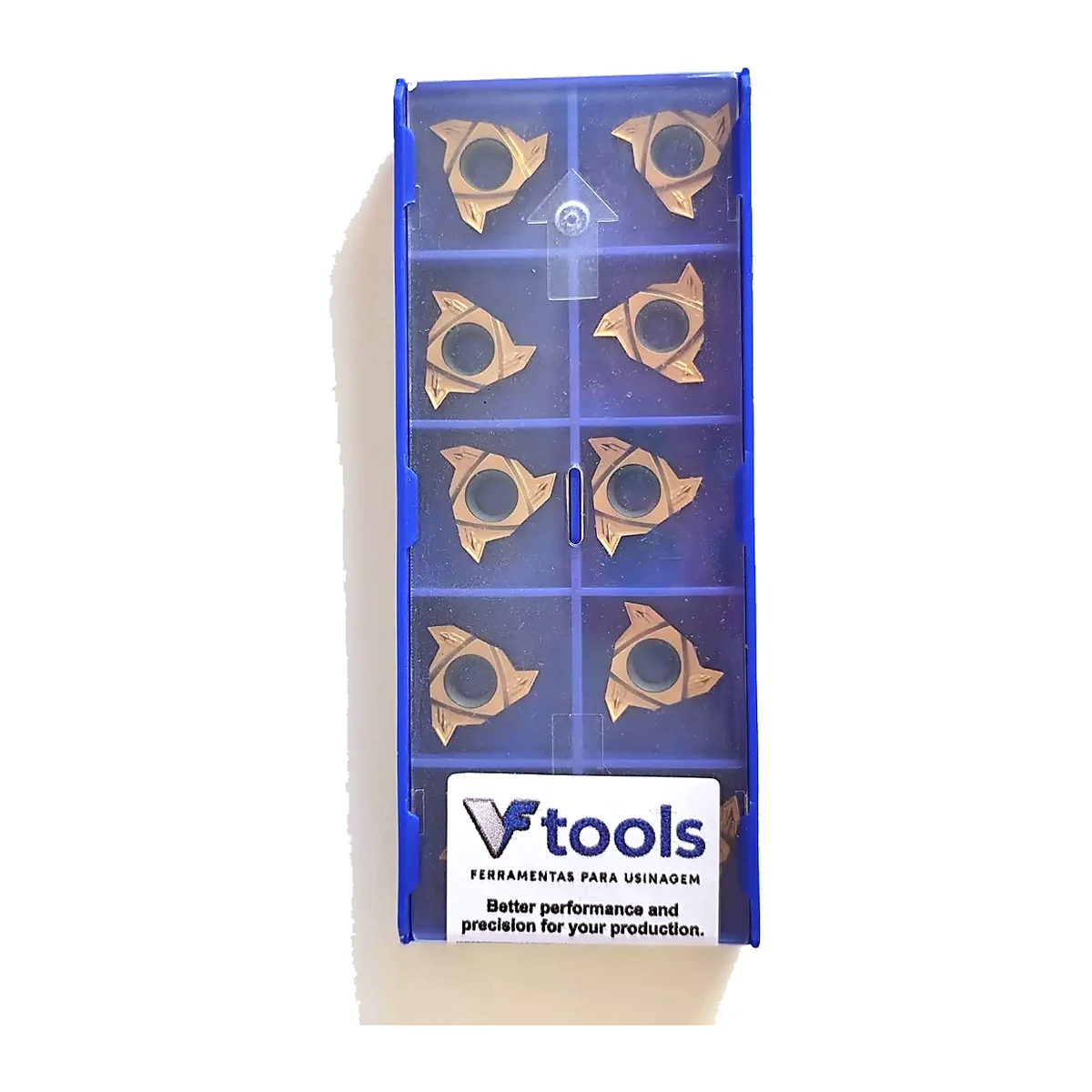

- 1 caixa com 10 pastilhas LT16.01W-G60P IVP201
