LT22.01W-G60P · IVP201

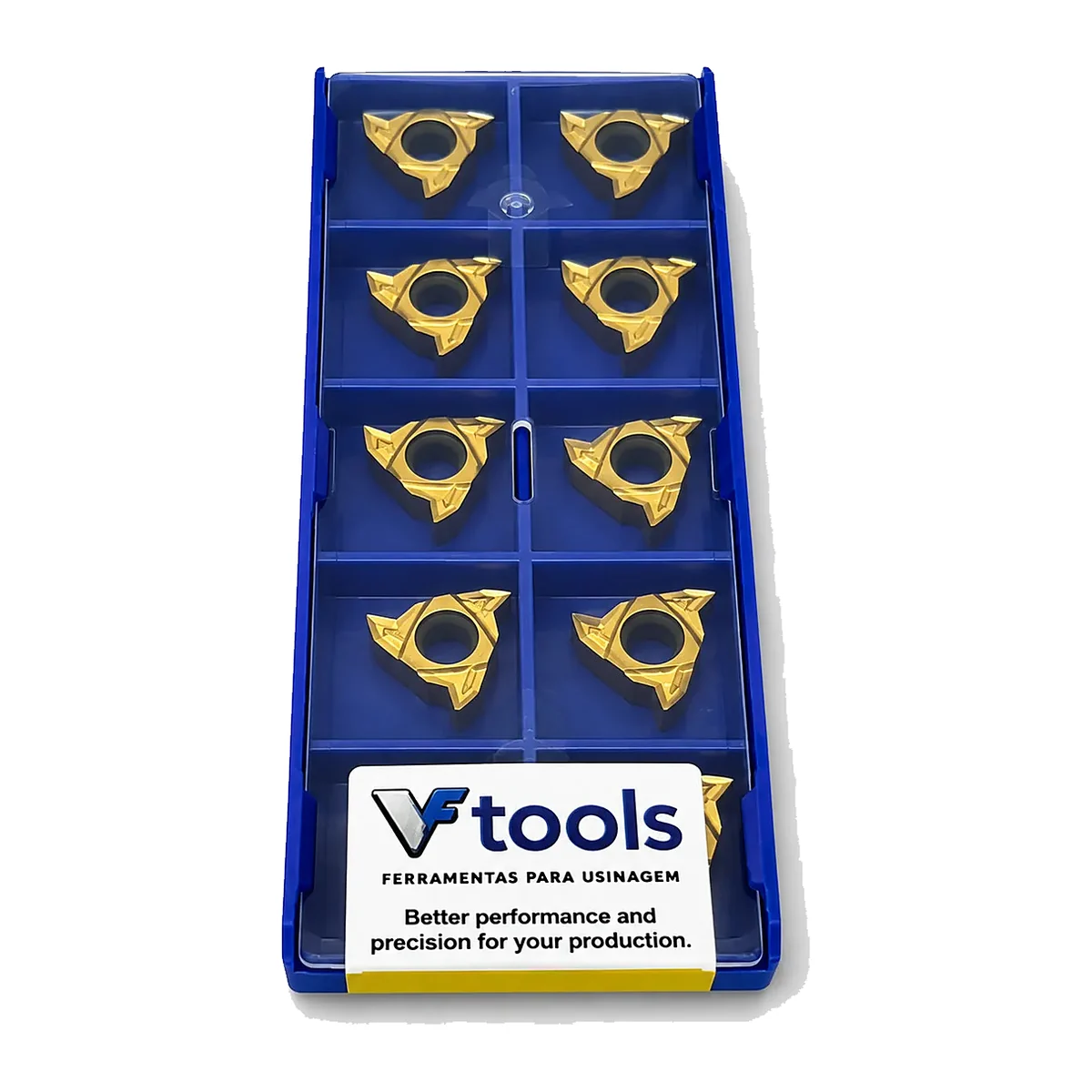

Pastilha de Rosca Externa Esquerda R166 22 LT22.01W-G60P IVP201
Pastilha de roscar externa R166 tamanho 22, esquerda, perfil parcial 60°, para suporte esquerdo 22EL. Classe IVP201, 3 arestas por pastilha.
Faixa de trabalho
Vc aço200 m/minfaixa 160–240
Vc inox160 m/minfaixa 120–200
Vc ferro fundido150 m/minfaixa 110–190
- Tamanho
- 22EL
- Passo
- Consulte
- Perfil
- 60° parcial
- Lado
- Esquerda
- Classe
- IVP201
- Caixa
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Designação | LT22.01W-G60P (22EL) |
| Tamanho | 22 |
| Círculo inscrito d | 12,7 mm (1/2") |
| Espessura s | 4,65 mm |
| Perfil | Parcial 60° |
| Passo | Consulte um especialista |
| Arestas úteis | 3 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |
Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Suportes para pastilha R166 22 (22ER / 22EL)
| Suporte | Tipo | Haste | VFTools |
|---|---|---|---|
| SER 2020 K22 | Rosca externa direita (RT22) | 20 x 20 mm | Consultar |
| SEL 2020 K22 | Rosca externa esquerda (LT22) | 20 x 20 mm | Consultar |
| SER / SEL 2525 M22 | Rosca externa | 25 x 25 mm | Consultar |
Pastilhas e suportes seguem o padrão ISO: qualquer suporte com a mesma designação aceita a pastilha VFTools.
Sobre o produto
Versão esquerda da RT22, para suporte esquerdo tamanho 22, principalmente em roscas à esquerda.
Aplicações
- Roscas externas à esquerda
- Diâmetros maiores
O que vem

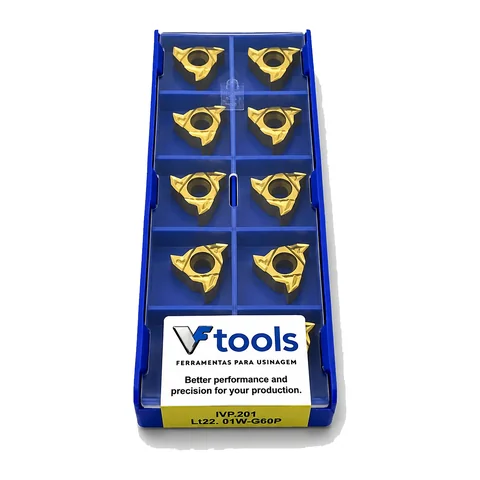

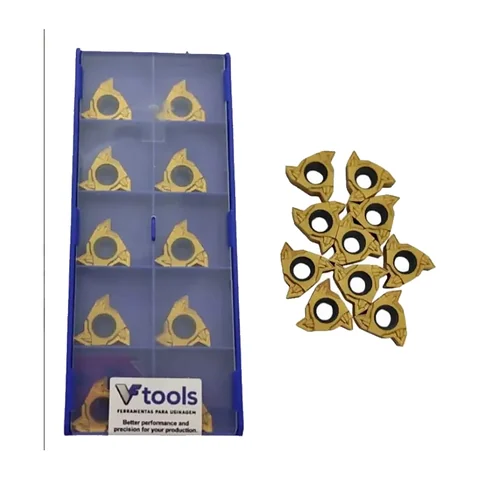

- 1 caixa com 10 pastilhas LT22.01W-G60P IVP201
