Início › Pastilhas de rosca R166 › Kit suporte R166 22 + 10
Suporte R166-22 + 10 pastilhas

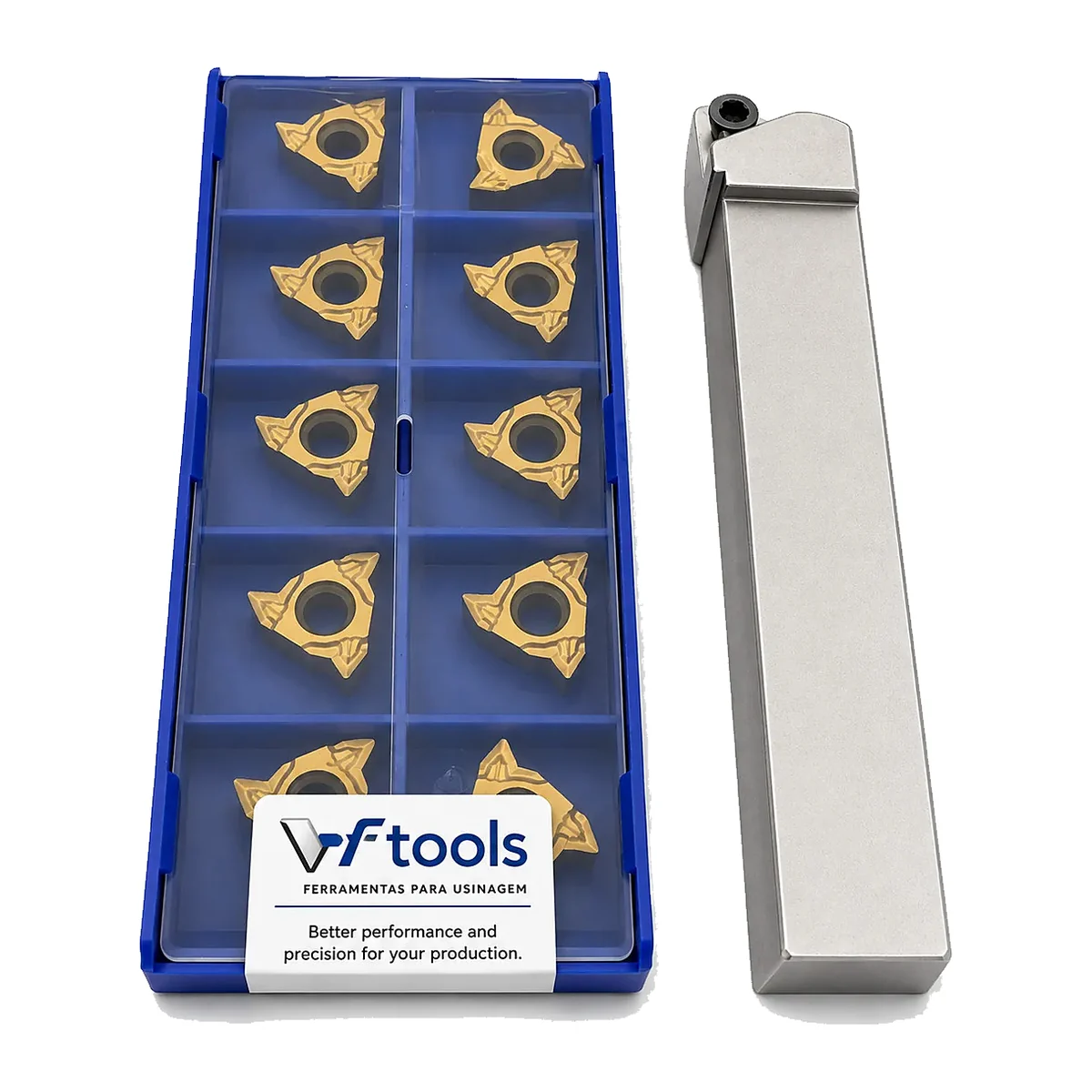

Kit Suporte de Rosca Externa R166-22 20x20 + 10 Pastilhas R166 22
Suporte de rosca externa R166-22 com haste 20x20 mm e 1 caixa de 10 pastilhas VFTools R166 22 N60, para roscas de passo grosso (3,5 a 5,0 mm). Classe IVP201.
Faixa de trabalho
Passo3,5–5,0 mm
Vc aço200 m/minfaixa 160–240
Vc inox160 m/minfaixa 120–200
Vc ferro fundido150 m/minfaixa 110–190
- Haste
- 20 x 20 mm
- Tamanho
- 22
- Passo
- 3,5–5,0 mm
- Classe
- IVP201
- Pastilhas
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Dados de corte de referência
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |
Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Suportes para pastilha R166 22 (22ER / 22EL)
| Suporte | Tipo | Haste | VFTools |
|---|---|---|---|
| SER 2020 K22 | Rosca externa direita (RT22) | 20 x 20 mm | Consultar |
| SEL 2020 K22 | Rosca externa esquerda (LT22) | 20 x 20 mm | Consultar |
| SER / SEL 2525 M22 | Rosca externa | 25 x 25 mm | Consultar |
Pastilhas e suportes seguem o padrão ISO: qualquer suporte com a mesma designação aceita a pastilha VFTools.
Sobre o produto
Kit pronto para rosca externa com pastilha de tamanho 22, de corpo mais robusto que a 16. Suporte e pastilha do mesmo tamanho e lado.
Aplicações
- Roscas externas
- Torno convencional e CNC
O que vem
- 1 suporte de rosca externa R166-22 20x20
- 1 caixa com 10 pastilhas R166 22 IVP201
